• 暂无更多图片。

海水防腐涂料

更新:2022-6-29 6:59:20点击:
  • 产品品牌抗耐牌
  • 产品型号KNM22
  • 在线订购
产品介绍

1海水防腐涂料颜填料预处理。将颜料、填料分别在(180士20)℃恒温鼓风炉中加热≥Ih,除去其中的挥发性杂质和物理结品水分:采用恒温高速混合机,将颜料和填料以及硅烧偶联剂(玻钛酸酯)进行分做,制成混合色料。
海水防腐涂料

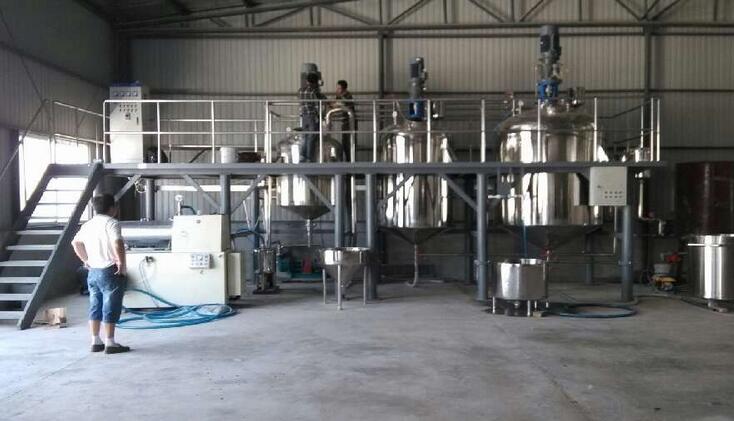

②预聚合。将有机硅树脂、液态环氧树脂和增韧剂置于反应釜中,在(75+10)C的条件下进行预聚合反应,恒沮搅拌1h以上,降温后出料,得到预聚合的混合树脂。

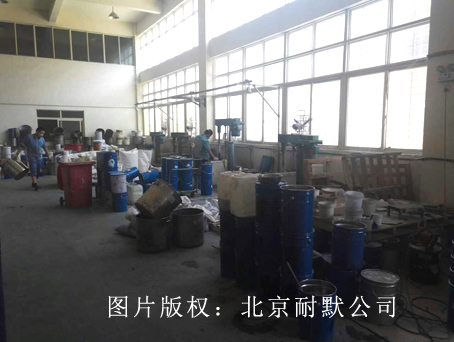

③高速分散。向预聚合的混合树脂中加入涂料助剂(流平剂、消泡剂、分散剂和防沉剂)和混合色料,在高速分散机中不断搅拌,低速[(800100) r/min、 搅拌(30士10) min, 高連[C200100) t/min] 搅拌(30士10) min, 搅摔均匀。
海水防腐涂料
④研磨。采用液压三辊机研磨≥2次,直至细度≤100m,進釜力≤150g/m2 (测定方法GB 1726)、點度在(000500)0 mPa.s.
5过滤包装。合格后进行≥230目加压过滤和脱气包装,
(2) 海水防腐涂料B组分的配制:
1KNM22海水防腐涂料填料预处理。将填料中各组分在<(180+20)C恒温妓风炉中加热≥1h,除去其中的挥发性杂质和物理结晶水分,得到处理后的旗料。
2海水防腐涂料高速分散。按照质量比分别加入两种固化剂,然后加入涂料助剂(分散剂和防沉剂)和预处理的填料,在高速分散机中不断搅拌,低速C(800土100) r/min] 搅拌(30士10) tmim, 高速[2200士100) r/min] 搅拌(30士10) min, 揽拌均匀。
海水防腐涂料
3研磨。采用液压三辊机研磨≥2次,直至细度≤100pm、遮盖力≤150g/m9、黏度在(4000士500) mPa+s。
4过滤包装。合格后进行≥230目加压过滤和脱气包装。
原料配伍本品各组分质量份配比范围为:A组分,有机硅树脂5~30、液态环氧树脂30~55、增韧剂1~15.流平剂0.1~2、消泡剂0.1~15、分散剂0.05~1.5、偶联剂0.1~2、防沉剂0~2、颜料0-15、填料10~-601 B组分,酚醛改性胶类固化剂40~70、盼醛树脂固化剂5~35、分散剂0.5~2.5、防沉剂0.5~2.5<填料15~50。
更多产品
