海水中氯离子对混凝土的危害
2019-5-7 10:07:59点击：

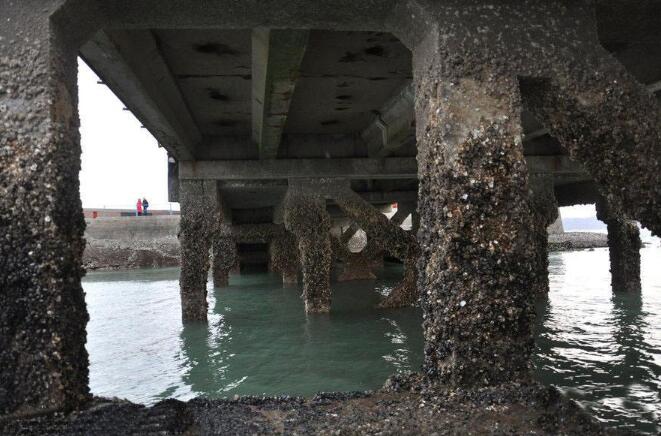

海洋防腐专家经过长期研究、指出海砂中氯盐对钢筋侵蚀的整个机理过程。
首先是钢筋表面的一层致密钝化膜被破坏。这层钝化膜只能在高pH值环境下才能保持定、p比低于II5就开始不稳定。继续降低到9. 88时钝化膜很难生成或者已生成的被衣蔽坏。而氨离子到达钢筋表面就会迅速降低该处的pH值，使得钝化膜无法起到保护作用。接着形成腐蚀电池，被破坏的钝化膜处露出铁基体，与完好的钝化膜区域构成腐、造成钢筋锈蚀。另外氯离子与电池反应生成的铁离子形成氯化亚铁导致铁离子不断被搬运离开阳极，加速电池反应。氯离子的存在还会增加导电作用，强化电池的离子通路，降低两极之间的电阻，加速电化学腐蚀。
专家通过实验验证了相比普通混凝土，海砂混凝土内钢筋腐蚀电位和腐蚀电流密度数值更高，表明钢筋一直处于较高的锈蚀风险状态。海砂引人的氯离子不仅与水泥中的铝相反应生成Friedel复盐，减少了水化产物中的Ca(OH)2含量，降低了混凝土内部碱性，加速了电化学腐蚀过程。
专家研究了钢筋在淡化海砂，海砂以及加盐海砂制成混凝土中钢筋失重率，经过5次浸烘循环后，淡化海砂失重率仅为0. 7%~3.1%，普通海砂为7. 9%~9.4%，加盐海砂高达14.1%,从而证明未经处理的海砂对混凝土中的钢筋腐蚀影响是显著的。另外根据阳极极化实验显示，砂中氯离子含量达到0. 03%时钢筋钝化状态有活化趋势，超过0.06%钝化膜明显被损坏。
钢筋被锈蚀后产生的氧化产物使得钢筋体积发生膨胀，最终导致混凝土的开裂。而开裂后混凝土失去了钢筋保护层的意义，水和氧气很容易通过裂缝到达钢筋表面，从而进- -步加快了腐蚀的进行，最终导致整个混凝土构件承载力失效，构成安全隐患。
专家研究了钢筋在淡化海砂，海砂以及加盐海砂制成混凝土中钢筋失重率，经过5次浸烘循环后，淡化海砂失重率仅为0. 7%~3.1%，普通海砂为7. 9%~9.4%，加盐海砂高达14.1%,从而证明未经处理的海砂对混凝土中的钢筋腐蚀影响是显著的。另外根据阳极极化实验显示，砂中氯离子含量达到0. 03%时钢筋钝化状态有活化趋势，超过0.06%钝化膜明显被损坏。
钢筋被锈蚀后产生的氧化产物使得钢筋体积发生膨胀，最终导致混凝土的开裂。而开裂后混凝土失去了钢筋保护层的意义，水和氧气很容易通过裂缝到达钢筋表面，从而进- -步加快了腐蚀的进行，最终导致整个混凝土构件承载力失效，构成安全隐患。
- 上一篇：抗海水腐蚀的材料要耐海水腐蚀保证设备表面不被腐蚀 2019/5/13
- 下一篇：海水防腐涂料能用10年一次施工不用检修 2019/5/7
