铝酸钙水泥应用于海洋工程，关键是进- - 步是高铝酸钙水泥混凝土的耐久性，首要途径就是避免介稳相水化产物(CAHo和C2AH&)的生成，对此，国内外进行过较多的研究，主要研究水化条件和养护方式，以及采用磷酸盐改性4，以及加人减水剂改善孔结构增加相转化阻力，来延缓水化产物的转化5]，同时采用沸石和石膏对铝酸钙水泥进行改性，改变水泥水化产物等(6].取得了一些成果，但用于混凝土结构中的可行性还有待验证。现在水泥生产设备和工艺较之前有了很大改进，能够对水泥熟料的烧成过程进行全程监控，可以通过控制水泥熟料矿相组成和辅以各种改性添加剂来对铝酸钙水泥进行改性，抑制铝酸钙水泥水化产物的相转化是改性铝酸钙水泥的有效途径。

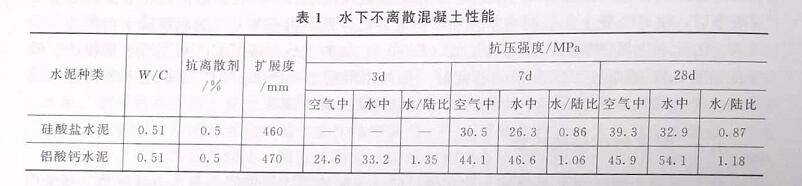

鉴于铝酸钙水泥优异的耐海水腐蚀性能，针对海洋工程进行了水下不离敢铝酸钙水泥混凝土的初步研究。水下不离散混凝土主要由水泥、砂、石、专用抗离散剂和其他添m利组成。其中硅酸盐水泥为冀东42. 5R普硅水泥，铝酸钙水泥郑州登峰熔料有限公司生产的CA50-J7铝酸钙水泥，砂为中砂，石子为0~ 20mm碎石。配制的水下不离散混凝土具体指标见表1.

性等还需要进-步研究。的抗压强度和水/陆强度比，由表1数据可知，与硅酸盐水泥相比，用供酸钙水泥配制的水下不离散混更适合水下工程使用，但其耐c1和硫酸盐侵蚀性能以及耐久司时小  混凝土具有更高
